近来三星开发出石墨烯电池的新闻又一次引爆了网络，好多人都来问我怎么样，那今天就聊聊这个技术。
本篇文章主要是用纳米SiO2做基体，然后CVD在上面沉积长出多层的石墨烯，使SiO2球变成一个个“爆米花”状的芯部为SiO，表面为一层层石墨烯的复合材料，他们将其命名为石墨烯球——Graphene Ball。然后该球在文章中，他们主要探索了两种用法：一为复合于NMC正极材料表面做导电极，可以降低传统导电碳的用量，从而提高正极块材的最终体积能量密度，二是经锂化处理后直接用作负极材料，仍然没有脱离大家对于石墨烯用于锂电池的一般认识：导电剂与活性材料。
而在此时问题就来了，石墨烯是该复合材料球中的一部分，然后在整体电池中使用量并不高，以石墨烯来命名该电池是不合适的。而且你们看一下韩国人怎么起的名：“石墨烯球用于锂电(达成)快速和高体积能量密度”。
PART I 先说当导电剂
通过制备石墨烯球，该文制备了石墨烯球GB，可以实现很低的添加量达成良好的导电效果，因此其正极配方可以变为：97 wt% NCM active material, 0.5 wt% super P, 1.0 wt% GB, and 1.5 wt% polymeric binder，而传统上浆料中NCM的占比一般为92%。因为导电碳材料用量的变少，可以使该部分的体积能量密度提高33%左右，使得最终的电池能量密度达到800WH/L，而目前的三元电池600~700WH/L的居多。这应该是其比较重要的贡献：即让石墨烯导电剂达到了实用化，克服了能量密度方面的问题。
作者也给出了该体系改性后的三元锂电循环性能、高温性能方面的改善，文章里都有图，我就不展开讲了。
然而：
1) CVD做导电剂成本有多高?我实在不想每次都拿这说事，但是不说也不行啊。
2) SP图11中，作为对照样的传统NCM性能差成这样。。。 5C不到60?
PART II 再说做负极
石墨烯当然理论上是可以做负极的，实际上嘛，也不是不能做。本文中，作者把合成的GB直接拿来做负极了，这样做了一个NCM-GB(正极导电极)/GB(负极)的石墨烯占比很高的全电池，综合性能是不错，大家有兴趣可以看看。
不过问题在于：这样的一个全电池有点为了石墨烯而石墨烯，即就是为了把石墨烯用上，把其它几个关键因素仍然牺牲了不少。
作者自己都老实给出了石墨烯球GB需要锂化解决首次效率的问题，真实用起来，石墨烯球成本一定很高，还需要锂化，那。。。我为什么不用便宜的石墨，不用容量可能更高的硅呢?
PART III 没完
本来不想写的这么尖锐，然而仔细看了文章后，还是感觉不吐不快。

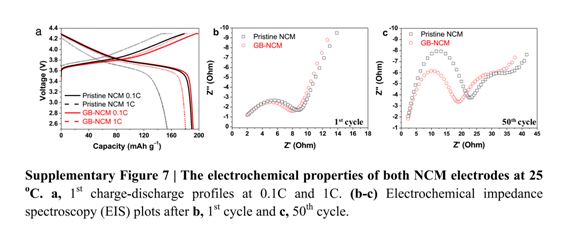

大家可以看看本文作者给出的NCM复合GB/不复合GB的0.1C和1C首周充放电曲线。
可以看到：NCM 0.1C第一周充电，恒压平台不见了?然后放电容量高于充电容量?首次效率10X%?另外该NCM1C克容量只有150左右?是不是对照样性能也太烂了。
再然后，为什么给出的数据都是只有放电容量的，充电容量呢?以及对于一个新的复合体系(而且大概率副反应很大)，第一周的CV为什么也没有呢?
本网转载自其它媒体的文章及图片，目的在于弘扬石油化工精神，传递更多石油化工信息，宣传国家石油化工政策，推广石油化工企业品牌和产品，并不代表本网赞同其观点和对其真实性负责，在此我们谨向原作者和原媒体致以敬意。如果您认为本站文章及图片侵犯了您的版权，请与我们联系，我们将第一时间删除。
